220v交流接觸器接線圖

振邦微科技 2023-03-17 14:10:24 常見問題 1614 ℃ 3 評論

深圳市振邦微邦科技

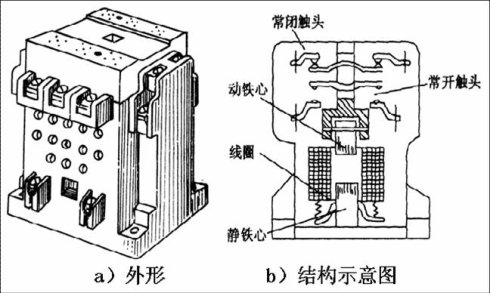

交流接觸器主要由四部分組成:

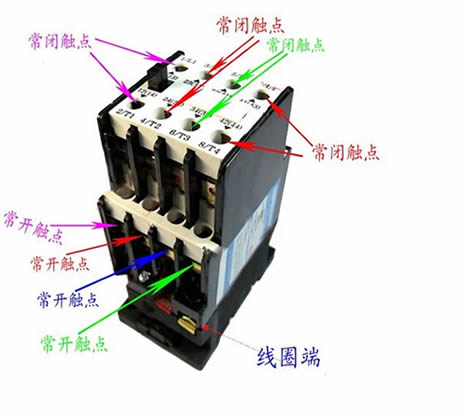

220v交流接觸器接線圖,第1張
(1) 電磁系統,包括吸引線圈 、動鐵芯和靜鐵芯;
(2)觸頭系統,包括三組主觸頭和一至兩組常開、常閉輔助觸頭,它和動鐵芯是連在一起互相聯動的;
(3)滅弧裝置,一般容量較大的交流接觸器都設有滅弧裝置,以便迅速切斷電弧,免于燒壞主觸頭;
(4)絕緣外殼及附件,各種彈簧、傳動機構 、短路環、接線柱等。


交流接觸器接線方法:

220v交流接觸器接線圖,第2張

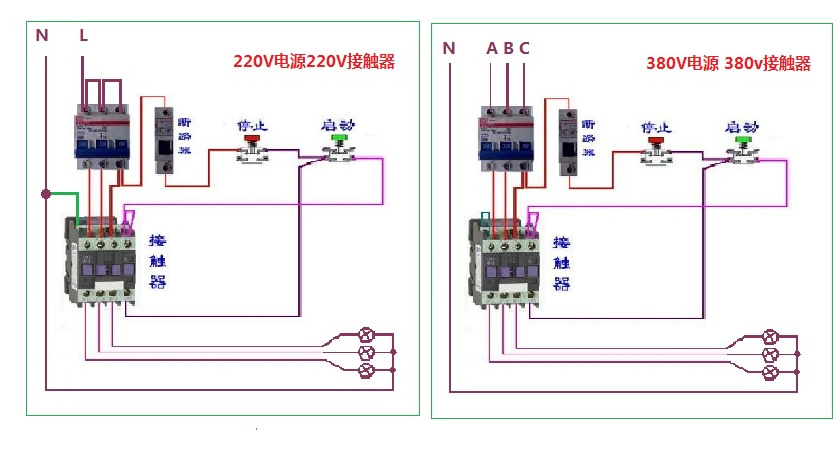

220v交流接觸器接線圖/380v交流接觸器接線圖:

220v交流接觸器接線圖,第3張
